Overzicht

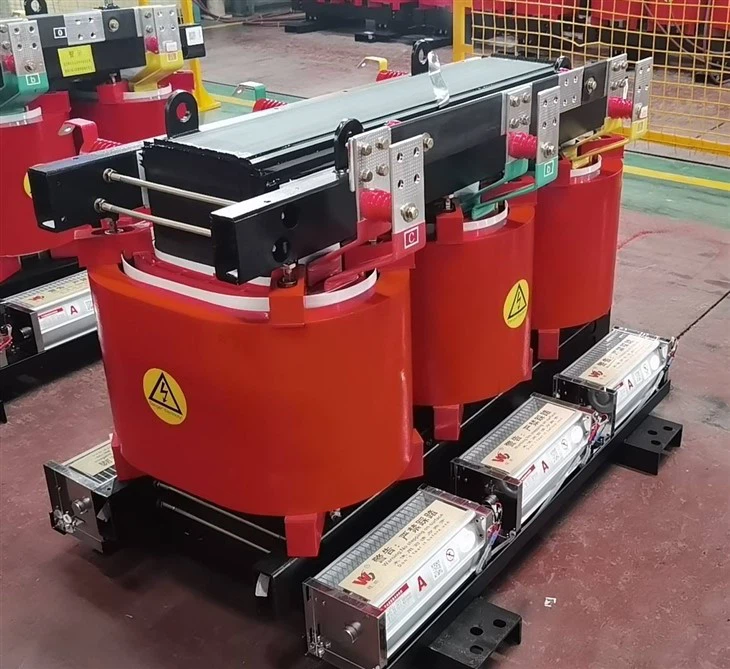

De 400 kVA Droge Transformator is speciaal ontworpen voor de modernisering van het CHE Scropoasa-substation op 6,3 kV en 20 kV. Het beschikt over onderhoudsvrije epoxyharsisolatie, een verliesarme kern van siliciumstaal en koperen wikkelingen. Deze transformator werkt met natuurlijke luchtkoeling en maakt spanningsaanpassingen van ±2x2,5% mogelijk. Het voldoet aan de EN 60076-normen. Meegeleverde accessoires zijn een bidirectionele trolley, temperatuursensoren en een geïntegreerd temperatuurcontrolesysteem. De transformator is bestand tegen aanzienlijke overbelastingen en voldoet aan de ECO Designrichtlijn 548/2014. Uitgebreide fabriekstesten garanderen de hoge prestaties en betrouwbaarheid. Voor meer informatie,neem dan contact met ons op.
Belangrijkste specificaties
- Vermogen:400 kVA
- Spanningsopties:
6,3 kV-model:Primair 6,3 kV / Secundair 0,4 kV
20 kV-model:Primair 20 kV / Secundair 0,4 kV
- Koelsysteem:Natuurlijke luchtcirculatie
- Temperatuurklasse:Volgens SR EN 60076-3
- Maximale wikkeltemperatuur:100 graden
- Geluidsniveau:63dB
- Isolatie:Een mengsel van epoxyhars en kwartspoeder voor onderhoudsvrije werking, vochtbestendigheid en brandveiligheid.
- Kern:Koudgewalst siliciumstaal met laag verlies, hoge magnetische permeabiliteit en minimale hysteresis- en wervelstroomverliezen.
- Wikkelingen:Koper met epoxyharsisolatie, voor een hoge mechanische sterkte tegen kortsluitkrachten.
Technische kenmerken
- Verbinding:Dyn-5
- Aanpassing:Aanpassing in vijf stappen met een bereik van ±2x2,5% aan de hoogspanningszijde, uitgevoerd wanneer de transformator spanningsloos is.
- Isolatieniveau: F
- Omgevingsomstandigheden:
Maximale omgevingstemperatuur: +40 graad
Minimale omgevingstemperatuur: -30 graad
Hoogte:<1200 meters
Vochtigheid:<100% at 20°C
Seismische weerstand: 760 ± 15 mmHg
Accessoires
- Karretje:Inclusief bidirectionele wielen met een vergrendelingsmechanisme.
- Temperatuursensoren:Minimaal drie PT100-sensoren.
- Temperatuurregeleenheid:Geïntegreerd in het beveiligings-, signalerings- en monitoringsysteem
- Hijsogen:Voor eenvoudig gebruik
- Neutrale aansluiting:Toegankelijk aan de laagspanningszijde voor de 400 kVA, 6,3/0,4 kV transformator
Naleving
- Normen:EN 60076, CEI 60076-serie, IEC 60185, DIN-VDE 0414-1
- ECO-ontwerprichtlijn:Volledig in overeenstemming met Richtlijn 548/2014 en de daaropvolgende wijzigingen.
Operationele flexibiliteit
- Overbelastingsvermogen:
10% overbelasting gedurende 1 uur
20% overbelasting gedurende 30 minuten
30% overbelasting gedurende 15 minuten
40% overbelasting gedurende 8 minuten
50% overbelasting gedurende 4 minuten
- Overexcitatietolerantie:Kan werken met een afwijking van maximaal 5% van de nominale spanning en frequentie.
Testen
Elke transformator ondergaat uitgebreide fabriekstests, waaronder:
- Verificatie van transformatieverhouding
- Validatie van verbindingsgroep
- Meting van de wikkelingsweerstand
- Isolatieweerstand en absorptiecoëfficiënt testen
- Diëlektrische verlieshoektangensmeting
- Testen van toegepaste spanning en geïnduceerde spanning
- Meting van nullast- en kortsluitverliezen
- Oververhitting van de wikkeling en homopolaire impedantiemeting
- Beoordeling van het geluidsniveau
- Diëlektrische stijfheid van de olie
Voor meer details, technische ondersteuning of offertes op maat kunt u contact opnemen met ons verkoopteam. Wij streven ernaar betrouwbare, hoogwaardige transformatoroplossingen te leveren die zijn afgestemd op uw specifieke behoeften.Neem vandaag nog contact op en ervaar onze uitstekende service en expertise.
